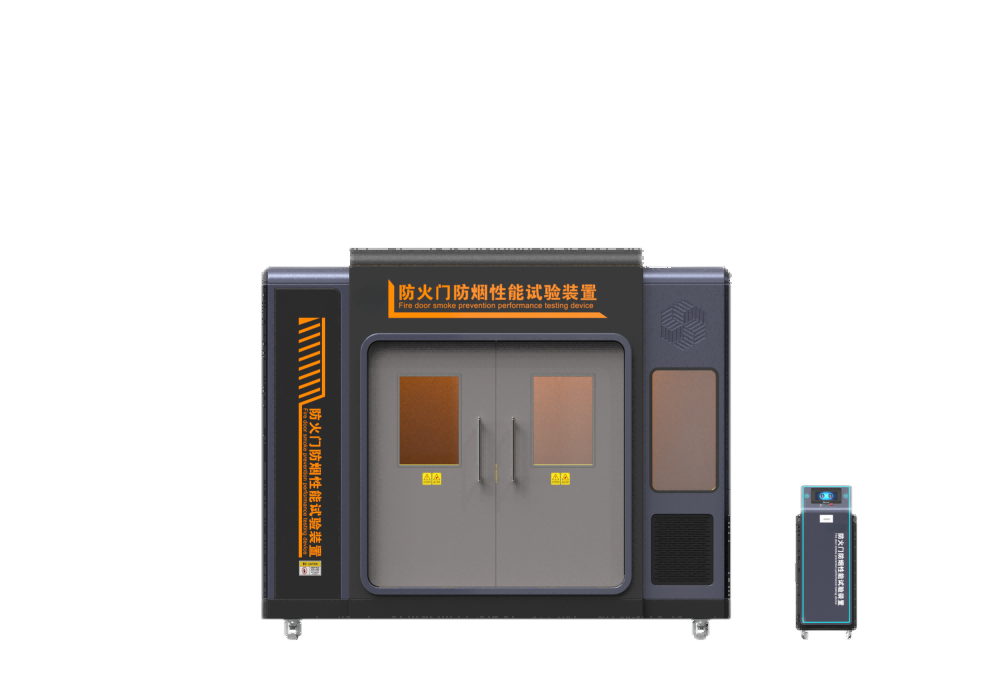

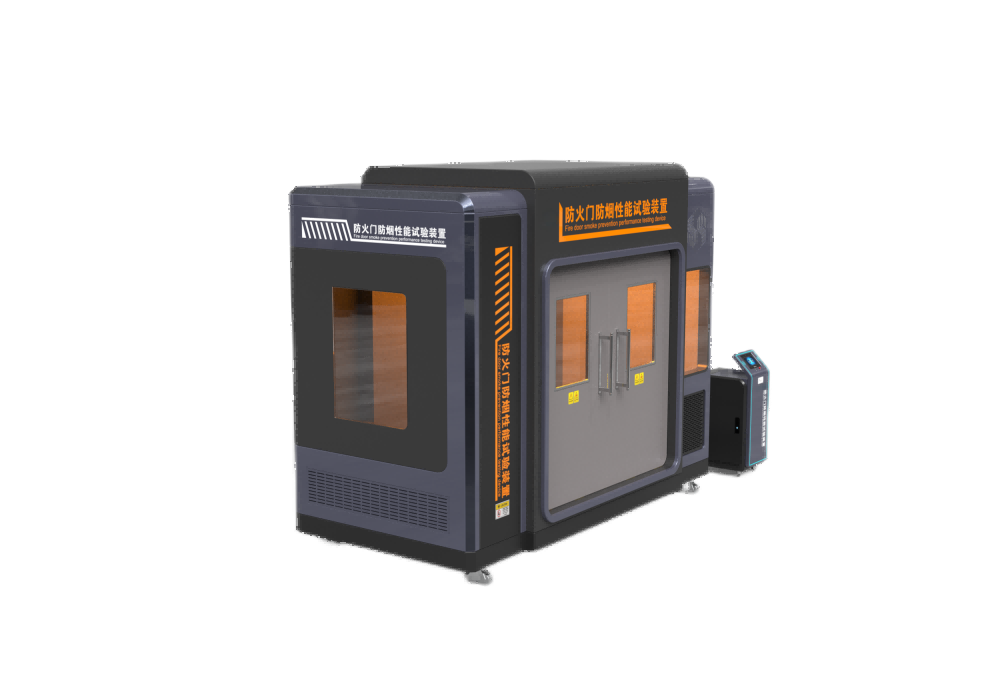

防火門防煙性能試驗裝置

一，防火門防煙性能試驗裝置滿足標準

GB/T 41480-2022《門和卷簾的防煙性能試驗

二，防火門防煙性能試驗裝置設備功能要求：滿足防火門防煙性能試驗的檢測要求。

三，防火門防煙性能試驗裝置技術參數：

1 量程、分辨力、偏差：壓力測控範圍量程不小於-100～100Pa，精度± 5%，壓差測量精度±5Pa 或測量值的±10%，以差異較小值為準；流量測控：量 程不小於 55m³/h，精度±1m³/h；溫度測量範圍：不小於 0～300℃,共 12 個測 溫點，精度±5℃。

2 設備配置及相關參數要求：

3. 試驗裝置爐膛開口尺寸不小於 3m³4m，爐體內深度大於 700mm。

4. 爐內溫度測量係統：測溫熱電偶采用 K 型金屬鎧裝型熱電偶，數量為

12 支，外徑≤1.0mm；熱電偶熱接點到試樣熱接麵距離為（100±10）mm ；熱電 偶位置可靈活調節，以滿足不同標準的測溫要求。

5.爐體結構：內側為 SUS304 不鏽鋼，外側為槽鋼+厚度不小 5mm 的 Q235 鋼板，焊接後刷防鏽漆和高溫保護漆，中間帶有保溫層，保溫材料厚度≥75mm; 提供試驗裝置爐體結構圖及說明。

6. 供氣係統：可滿足補償試驗裝置和試件的總泄露量。

7. 加熱係統：采用循環空氣加熱。

8.軟件係統要求：

8.1 溫度顯示：可顯示各測溫點的即時溫度、平均溫度， 升溫曲線的上 下限，以及實際平均溫度曲線，顯示精度為 0.1℃。

8.2 壓力顯示：可顯示試驗爐內壓力，顯示精度為 1Pa。

8.3 操作界麵可顯示：環境溫度下測試爐膛和支撐或者關聯結構的泄漏 率（Qapp(20)+Qsup/assoc(20)）；環境溫度下的總泄漏量（Qt(20)）；200℃溫

度下的總泄漏量（Qt(200)）；200℃溫度下的裝置和支撐或關聯結構的泄漏量 （Qapp(200)+Qsup/assoc(200)）；（q=qd/(Ta+273.15) ³ [k(Pa+Pm)-3.795³10-3 ³Mw³PH20])的計算結果。

 8.4.係統可記錄測試過程的溫度曲線、壓力曲線、測試時間等信息； 可 保存、查詢、打印測試數據及曲線。並提供軟件界麵及操作說明。

8.5 配備圖形工作站（配置 CPU 不低於主頻 3.2GHz 處理器性能，不低 於 32G 內存或以上/500G SSD X1+1T SATA 硬盤或以上/DVD-RW/23 英寸 LCD 顯示 器，配備正版操作係統及文字處理軟件。快速輸出設備具備打印功能）

四，設計的特殊要求（安全防護等）：

1 試件框：采用型材+鋼板，耐高溫密封膠密封鋼板與型材接縫，提供 與設備配套的框架 3 套，框架中用於安裝樣品的洞口尺寸分別為 2.1m³2.4m、

2.4m³2.7m、3.0m³3.0m。

2 試 驗 裝 置 整 體 泄 漏 量 ： 在 爐 內 壓 力 為 50Pa 條 件 下 ， Qapp(20)+Qsup/assoc(20) 不超過 7m3/h。

3 檢測常溫下試件的泄漏量時，一次試件安裝，可以實現試件兩個被測 麵的泄漏量的檢測。提供可產生正壓與負壓的供氣係統產品圖或產品圖紙和供氣 係統的正負壓供氣說明。

4 設備材質要求：應具備耐高溫耐腐蝕耐壓等特性,能有效地延長設備使 用壽命並保護試驗員試驗過程中的人身安全。

五.防火門防煙性能試驗裝置驗收方式：

5.1 設備應符合 GB/T 41480-2022《門和卷簾的防煙性能試驗方法》試驗要 求。

5.2 設備到貨後經招標人確認，再進行安裝調試至正常運行後，委托當地省 級及以上計量機構進行檢定/校準。計量費用由供應商支付。（檢定/校準參數： 溫度：溫度點 20±10℃、200±20℃, 精度±5℃; 壓力：精度±5Pa；流量計： 精度± 1 m³/h）

5.3 設備完好，配件齊全，安裝調試，經樣品測試後各項功能正常使用。

六，防火門防煙性能試驗裝置售後技術服務：

6.1 免費安裝調試並進行人員操作培訓；

6.2 根據技術協議規定驗收合格後進入免費保修期，並對設備提供至少一年 免費保修服務；

6.3 終身維護服務，僅收取材料費；終身免費為用戶提供軟件升級服務。
