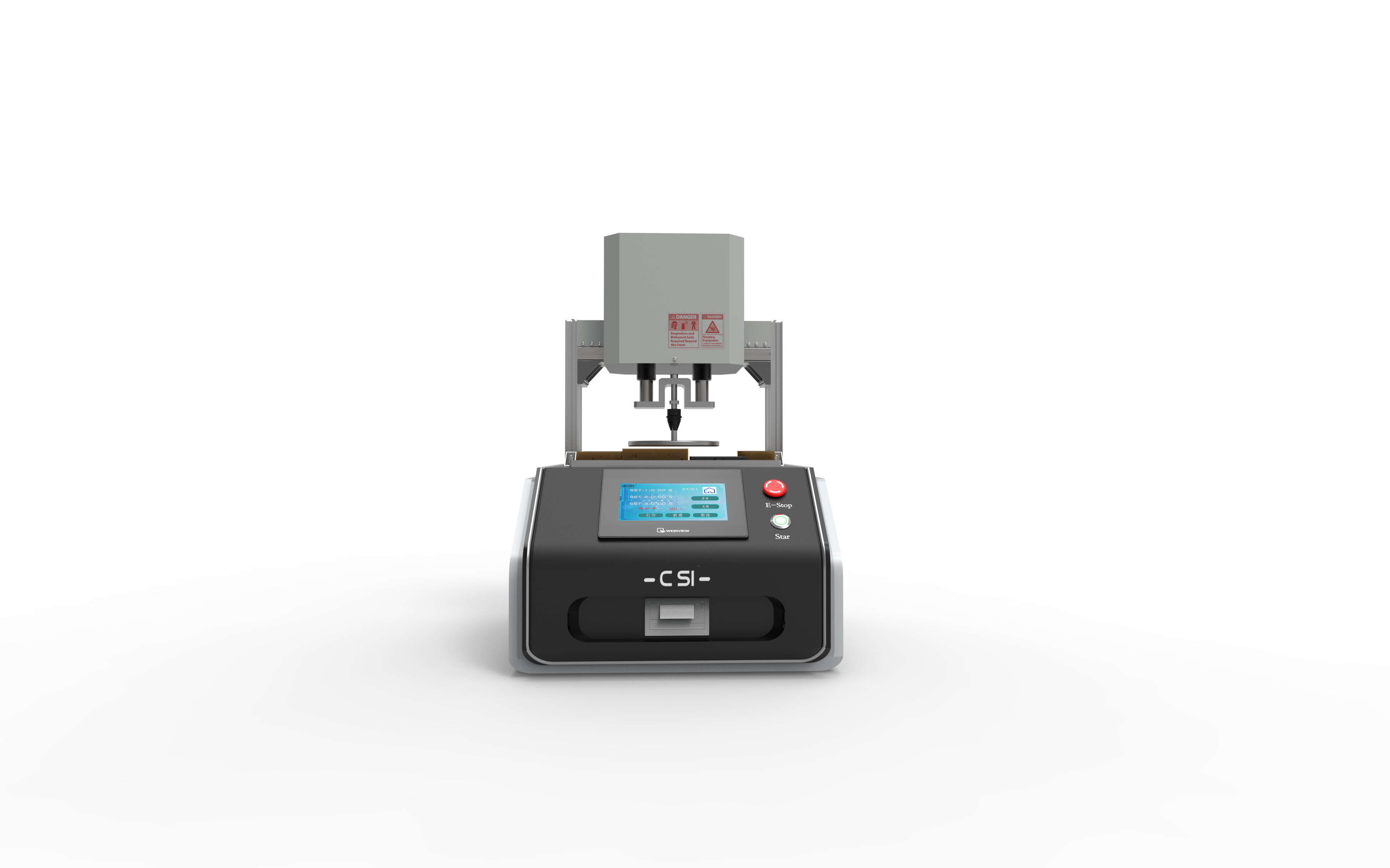

海綿壓陷疲勞強度測試儀

一，工作原理

海綿泡沫壓縮應力試驗將試樣置於上、下壓盤間，上壓盤以規定速度向下壓縮一定尺寸的試樣至國家標準要求的A法（B法、C法）所規定的凹度時，其上的荷重元將感應到的壓力反饋給控製器處理並顯示，從而測得海綿、泡沫等試樣等材料的壓陷硬度。

二，結構組成：

1. 機架：主要由鋼材焊接而成，具有足夠的強度和穩定性，支撐試驗機的各個部件。

2. 控製係統：由PLC,壓力係統等組成，用於提供試驗機的壓力和控製。

3. 試驗台：用於放置試樣和測量試樣的壓縮變形情況，一般由鋼板製成。

4. 壓頭：用於對試樣施加壓力，一般由鋼材製成，壓頭的形狀和大小可以根據試驗需要進行設計。

5. 位移測量係統：用於測量試樣的壓縮變形情況，一般包括位移傳感器和數據采集係統。

6. 控製係統：用於控製試驗機的壓力和位移等參數，一般由計算機和控製軟件組成。

三，執行標準

GB/T 18941 ISO 3385《 軟質泡沫聚合材料.用定載衝擊法測定疲勞》

QB/T QBT 2819-2006《軟質泡沫材料長期疲勞性能的測定》

QCT56-93《汽車座椅襯墊材料性能試驗方法

日本汽車工業標準JASOB408-84

四，技術參數：

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

控製方式 觸摸屏控製

感應方式 精密荷重元

壓力傳感器：0- 200kg

單位切換 Kg、N、LB

上 壓 盤 直徑200mm，底部圓角R1mm

下 平 台 420×420mm，透氣孔直徑6mm，間距20mm

最大行程 200mm

測試速度 100±20mm/min，可任意調節，無級變速；

動力來源 伺服馬達；

打印功能：嵌入式微型打印機；

龍門框架結構，重複性好，穩定性高

傳動方式 精密滾珠絲杆

電 源 單相，220V，50Hz/60Hz，2.5A

重 量 120kg
